Flexicut
Tuotekuvaus
Sivusuunnassa portaattomasti säädettävää FlexiCut-katkaisusahaa käytetään sahatavarakappaleen vapaakatkaisuun modulin sisällä. Katkaisuyksikkö asemoituu modulin sisällä kappaleiden katkaisun välissä. Renholmenin FlexiCut on kehityksen kärjessä vapaakatkaisuratkaisunsa osalta.
- Toimii katkaisujärjestelmässä yhdessä kohdistusvasteen ja trimmerin kanssa
- Huippukapasiteetti
- Luja rakenne
Toimintakuvaus

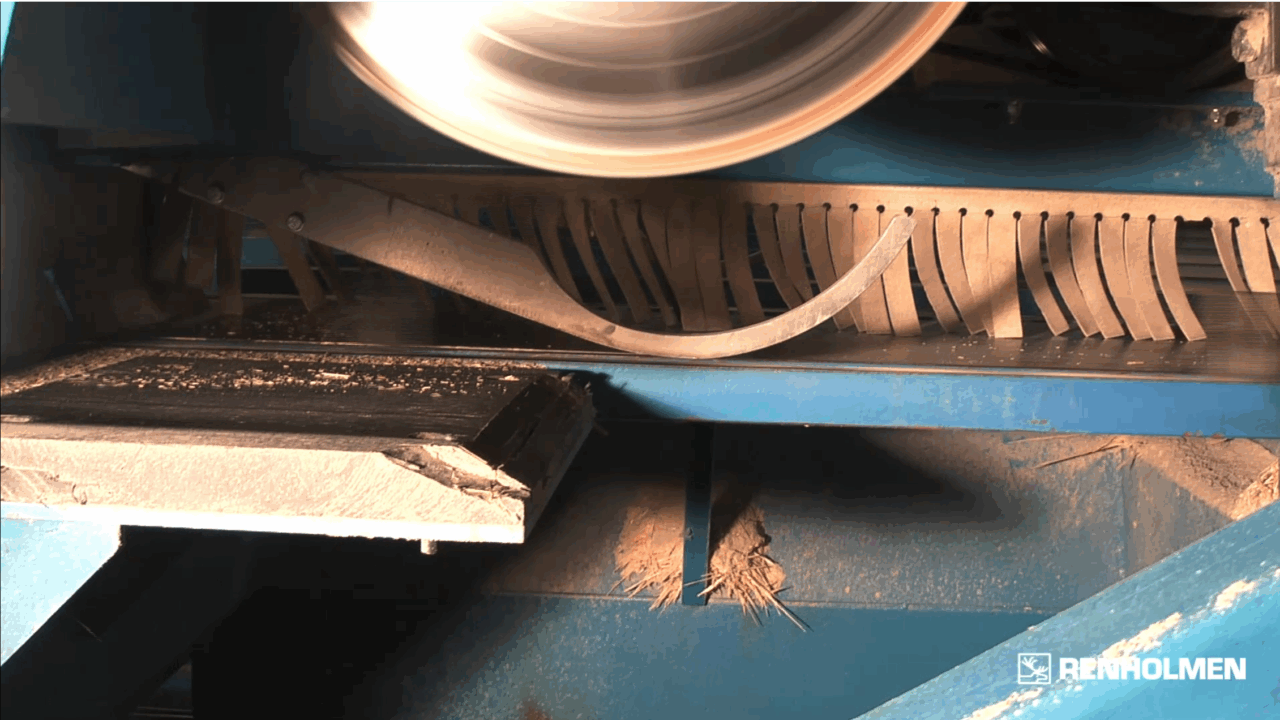

Koneessa on yläpuolinen katkaisuyksikkö. Katkaisuterä asemoidaan sivusuunnassa yläasentoonsa ohjainyksikön avulla. Katkaisu tapahtuu alaspäin suuntautuvalla liikkeellä, mikä säästää aikaa ja mahdollistaa myös alhaisemman katkaisunopeuden kuin paikallaan pysyvä terä. Nosto- ja laskuliikettä ohjaa ketjukuljettimeen liitetty ohjainmoottori epäkeskomekanismin välityksellä. Alapidike painaa sahatavarakappaleen alas, jolloin katkaisu tapahtuu optimaalisissa olosuhteissa. Tasauspätkät kuljetetaan pois alapuolisella hihnakuljettimella. Alipaineistettu purukouru sijaitsee keskellä terän ilmavirran edessä ja kerää purun ja pölyn tehokkaasti poistoimuriin. Katkaisuyksikön ylärakenne on pölytiivis ja äänieristetty, ja siinä on sähköisesti lukittu huoltoluukku. Tuotantokyky saadaan huippuunsa sijoittamalla kaksi FlexiCut-yksikköä peräkkäin, jolloin kumpikin niistä katkaisee joka toisen sahatavarakappaleen.
Toimintakuvaus
Koneessa on yläpuolinen katkaisuyksikkö. Katkaisuterä asemoidaan sivusuunnassa yläasentoonsa ohjainyksikön avulla. Katkaisu tapahtuu alaspäin suuntautuvalla liikkeellä, mikä säästää aikaa ja mahdollistaa myös alhaisemman katkaisunopeuden kuin paikallaan pysyvä terä. Nosto- ja laskuliikettä ohjaa ketjukuljettimeen liitetty ohjainmoottori epäkeskomekanismin välityksellä. Alapidike painaa sahatavarakappaleen alas, jolloin katkaisu tapahtuu optimaalisissa olosuhteissa. Tasauspätkät kuljetetaan pois alapuolisella hihnakuljettimella. Alipaineistettu purukouru sijaitsee keskellä terän ilmavirran edessä ja kerää purun ja pölyn tehokkaasti poistoimuriin. Katkaisuyksikön ylärakenne on pölytiivis ja äänieristetty, ja siinä on sähköisesti lukittu huoltoluukku. Tuotantokyky saadaan huippuunsa sijoittamalla kaksi FlexiCut-yksikköä peräkkäin, jolloin kumpikin niistä katkaisee joka toisen sahatavarakappaleen.
Tekniset tiedot
- Kapasiteetti
- max 140 kolaa/minuutti (dimensioriippuvainen)
- Kapasiteetti tuplana
- max 200 kolaa/minuutti (dimensioriippuvainen)
- Sivusuuntainen asemointi
- portaaton 0-300 mm
- Teräkäyttö
- sähkömoottori, kiilahihnat
- Nosto- ja laskuliikkeen käyttö
- Epäkeskomekanismilla varustettu servomoottori
- Sivusuuntaisen asemoinnin käyttö
- Servomoottorilla varustettu ohjainyksikkö
- Pölynkäsittely
- Pölytiivis, purukourulla ja poistoimurilla varustettu ylärakenne
- Tasauspätkien käsittely
- Luiska tasauspätkäkuljettimelle
- Tuotenumero
- 2661
