Trimmer, ElectroSinus
Tuotekuvaus
ElectroSinus-trimmeri on suurikapasiteettinen sahatavaran modulikatkaisulaite. Sen avulla jokainen sahatavarakappale voidaan katkaista modulipituuksiin. ElectroSinus-trimmerissä yhdistyvät sen edeltäjän, TriAx-trimmerin varsi ja jaettava akseli sekä Sinus-trimmerin terän kiertoliike, katkaisutuki, alatuki ja purukuljetin. Näitä ominaisuuksia Renholmen on täydentänyt aivan uudella, optimoitavalla ohjauksella varustetulla katkaisuliikeratkaisulla.
- Patentoitu ja perusteellisesti testattu ratkaisu
- Suuri kapasiteetti
- Energiaa säästävä energian talteenotto
- Entistä ympäristöystävällisempi, ei öljy- tai ilmavuotoja
- Ohjattu katkaisuliike
- Erittäin hyvän katkaisutuen ansiosta siisti terien leikkausjälki
- Teriä säästävä toimintaympäristö
- Katkaisuliikkeen ajaksi sahatavarakappale siirtyy lyhyelle erilliselle kuljettimelle
- Luotettava teräkäyttö
- Pääkuljetin kulkee trimmerin läpi suoraan, ilman johteiden paikan vaihtoa
- Tehokas purunkäsittely
- Poistaa myös pienet tasauspätkät, ”korput”
- Yksinkertainen ja helposti huollettava
- Lujarakenne
Toimintakuvaus

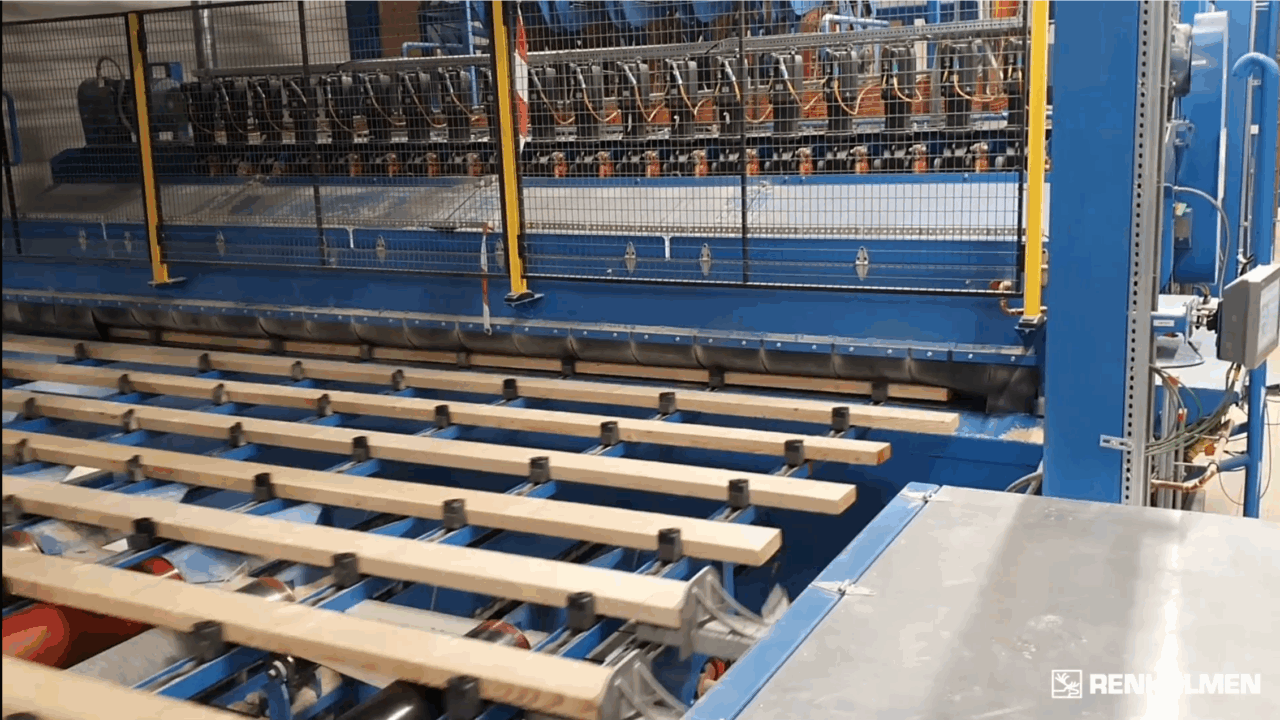

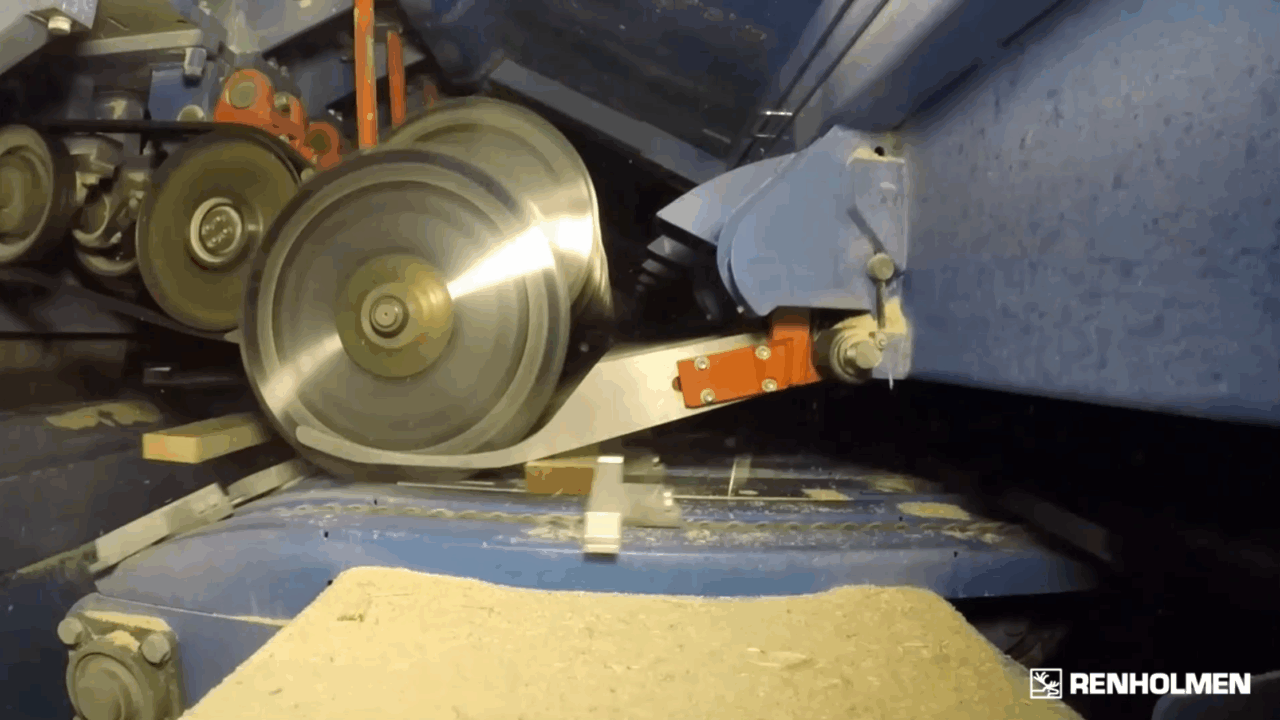

Trimmerissä on sahatavaran modulikatkaisuun tarkoitetut terät. Sahatavara kulkee terien ohi ketjukuljettimella, jossa terien väliin on kiinnitetty leveät kolat. Sahatavara liukuu ketjujohteilla ja katkaisukohdassa se pysyy alhaalla jousikuormitteisten pidikkeiden avulla. Näin sahatavara on katkaisun aikana kaikilta sivultaan lukittu paikalleen, joten katkaisuolosuhteet ovat optimaaliset katkaisuliikkeen aikana. Terät ovat kiinni terävarsissa, joista jokaisessa on vartta liikuttava niveltanko ja hammasvaihdemoottori. Ne terät, joiden ei ole tarkoitus katkaista käsittelyssä olevaa kappaletta, pysyvät ylhäällä. Terät katkaisevat sahatavarakappaleet ohjatulla liikkeellä siten, että nopeutta voidaan muuttaa katkaisuliikkeen aikana. Tämä mahdollistaa tiheän kolajaon, jonka ansiosta kappaleiden syöttönopeus voi olla alhaisempi tuotantokyvyn pysyessä ennallaan. Koska terät pyörivät kolia vastaan, puru lentää taaksepäin/ylös. Puru ohjataan purukouruun. Purukourussa puru kuljetetaan kolakuljettimella koneen sivuille ja imetään pois kahden poistoputken kautta. Automatiikka työntää purukanavan ja taittuvat luukut syrjään huollon tai teränvaihdon ajaksi, joten terät/terävarret ovat helposti huollettavissa.
Tekniset tiedot
- Kapasiteetti
- Max 200 kolaa/minuutti (dimensioriippuvainen)
- Teräkäyttö
- Sähkömoottorikäytöt, 2 kpl
- Teräliike
- Sähkökäyttö
- Pidike
- 1 kpl per terä
- Modulipituus
- 300 mm
- Kuljettimet
- Terien ohi kulkeva ketjukuljetin, jossa kola joka terävälissä
- Käytöt
- Hammasvaihdemoottori terien nostomekanismille ja trimmerin läpi kulkevalle kuljettimelle.
- Purunkäsittely
- Poistoputkilla varustettu purukouru ja hammasvaihdemoottorikäyttöinen purukuljetin
- Tasauspätkät
- Lokero, josta kouru tasauspätkien hihnakuljettimelle
- Huoltoluukut
- Sähköisesti lukitut pölytiiviit ja äänieristetyt huoltoluukut
- Katkaisuterien lukumäärä
- Max 21 kpl
- Tuotenumero
- 2691
