Skiktläggare
Produktbeskrivning
Renholmens skiktläggare lägger färdigvarupaket i justerverk, hyvlerier och andra vidareförädlingsanläggningar. Ett kontinuerligt virkesflöde i skikt registreras och märks innan skikten staplas till färdigvarupaket. Skiktläggaren klarar att lägga alla slags paket som helpaket, halvpaket och kvartspaket. Bindstön läggs i paketen mellan förutbestämda skikt. Bindströna laddas manuellt i en kassett på gångplanet vid sidan av maskinen. Dessa klipps sedan ner till rätt längd för den aktuella paketbredden.
- Innehåller patenterade lösningar
- Hög kapacitet
- Kan märka och registrera virkesbitar i skikt med hjälp av den patenterade lösningen ”momentan separation”
- Robust konstruktion
- Kan kompletteras för att passa för impregneringsströn
- Kan utrustas med dubbelhiss eller hjälphiss ger minimala paketbytestider
- Automatisk bindströpåläggning där bindströna klipps till rätt längd
- En laddningskassett för bindströn
Funktionsbeskrivning

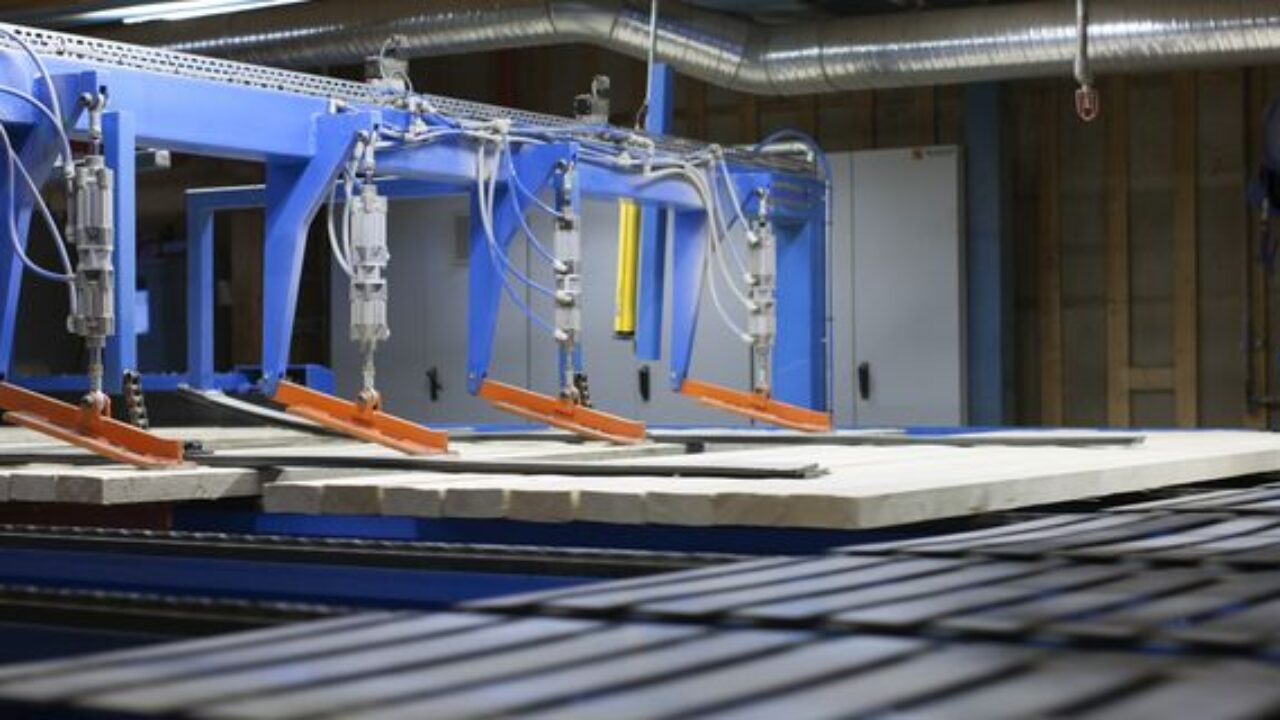

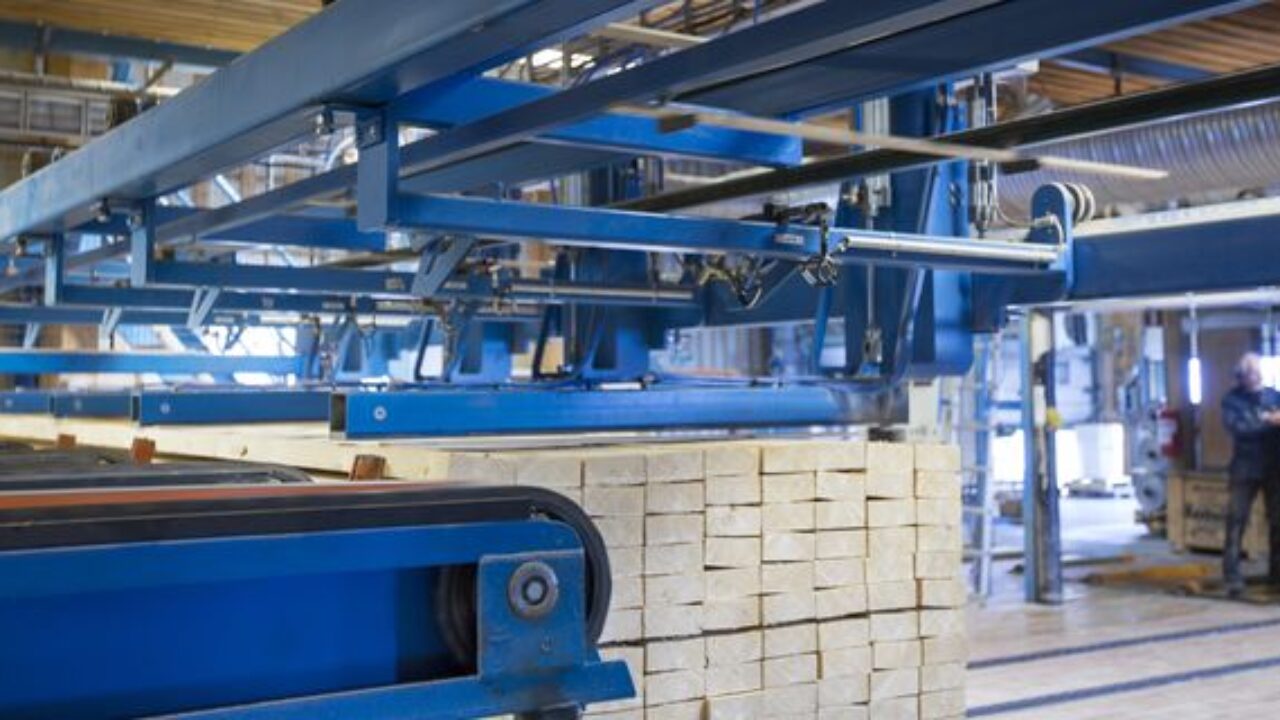

Ett virkesskikt kommer upp på läggaren via en elevatorsektion, alternativt direkt från planfack, vilket är en klar fördel kapacitetsmässigt. En operatör övervakar och ser till så att virket ligger i ett skikt fram mot skiktstampen. Skiktstampens uppgift är att skapa distans mellan virkesskikten genom att hålla i och släppa fram skikt med förutbestämda mellanrum. De ändjämnade skikten matas ut på en skiktuppbyggnadstransportör där vridbara utläggningsarmar hämtar skiktet, vrider upp det och lyfter ut det på paketet genom en accelerations och retardationsfas. Proceduren upprepas tills paketet är klart.
Skiktläggaren kan kombineras med Renholmens automatiska bindströpåläggning där bindströna klipps ner till rätt länd och kan även utrustas med momentan separation för märkning och registrering av virkesbitarna.
Skiktläggaren kan kombineras med Renholmens automatiska bindströpåläggning där bindströna klipps ner till rätt länd och kan även utrustas med momentan separation för märkning och registrering av virkesbitarna.
Funktionsbeskrivning
Ett virkesskikt kommer upp på läggaren via en elevatorsektion, alternativt direkt från planfack, vilket är en klar fördel kapacitetsmässigt. En operatör övervakar och ser till så att virket ligger i ett skikt fram mot skiktstampen. Skiktstampens uppgift är att skapa distans mellan virkesskikten genom att hålla i och släppa fram skikt med förutbestämda mellanrum. De ändjämnade skikten matas ut på en skiktuppbyggnadstransportör där vridbara utläggningsarmar hämtar skiktet, vrider upp det och lyfter ut det på paketet genom en accelerations och retardationsfas. Proceduren upprepas tills paketet är klart.
Skiktläggaren kan kombineras med Renholmens automatiska bindströpåläggning där bindströna klipps ner till rätt länd och kan även utrustas med momentan separation för märkning och registrering av virkesbitarna.
Skiktläggaren kan kombineras med Renholmens automatiska bindströpåläggning där bindströna klipps ner till rätt länd och kan även utrustas med momentan separation för märkning och registrering av virkesbitarna.
Funktionsbeskrivning
Ett virkesskikt kommer upp på läggaren via en elevatorsektion, alternativt direkt från planfack, vilket är en klar fördel kapacitetsmässigt. En operatör övervakar och ser till så att virket ligger i ett skikt fram mot skiktstampen. Skiktstampens uppgift är att skapa distans mellan virkesskikten genom att hålla i och släppa fram skikt med förutbestämda mellanrum. De ändjämnade skikten matas ut på en skiktuppbyggnadstransportör där vridbara utläggningsarmar hämtar skiktet, vrider upp det och lyfter ut det på paketet genom en accelerations och retardationsfas. Proceduren upprepas tills paketet är klart.
Skiktläggaren kan kombineras med Renholmens automatiska bindströpåläggning där bindströna klipps ner till rätt länd och kan även utrustas med momentan separation för märkning och registrering av virkesbitarna.
Skiktläggaren kan kombineras med Renholmens automatiska bindströpåläggning där bindströna klipps ner till rätt länd och kan även utrustas med momentan separation för märkning och registrering av virkesbitarna.
Teknisk data
- Kapacitet
- max 20 utlägg/minut
- Paketbredd
- 500 -1200 mm
- Produktnummer
- Lamelltransportör 2937
Kedjetransportör skiktstamp 2927
Staplingssektion paketläggare 2932
Bindströautomat 2849
- Drifter
- Eldrifter och pneumatik
- Stopphake
- Pneumatisk
- Option
- Momentan separation för märkning i skikt Märkutrustning 2939
Momentan separation för registrering i skikt. Längdmätare 2938
Pakethiss dubbel sidoutmatning 2936
